無線工学219(1)

R4.6a-4

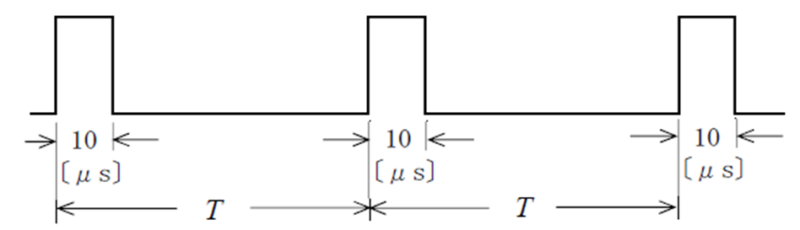

　図に示すようにパルスの幅が4〔μs〕のとき、パルスの繰返し周期T及び衝撃係数（デューティファクタ）Dの値の組合せとして、正しいものを下の番号から選べ。ただし、パルスの繰返し周波数は50〔kHz〕とする。

　　T　　　　　　　 D

１　20 〔μs〕　　　 0.20

２　20 〔μs〕　　　 0.25

３　25 〔μs〕　　　 0.20

４　25 〔μs〕　　　 0.25

５　50 〔μs〕　　　 0.25

解答

１　20 〔μs〕　　　 0.20

　図に示すようにパルスの幅が4〔μs〕のとき、パルスの繰返し周期T及び衝撃係数（デューティファクタ）Dの値の組合せとして、正しいものを下の番号から選べ。ただし、パルスの繰返し周波数は50〔kHz〕とする。

繰返し周波数\(F\)
　\(F=\frac{1}{T}\)　周期\(T\)は\(T=\frac{1}{F}=\frac{1}{50k}=20μs\)

衝撃係数\(D\)
　\(D=\frac{4μ}{20μ}=\frac{1}{5}=0.20\)
