R5.10b-5(R5.10a-5)

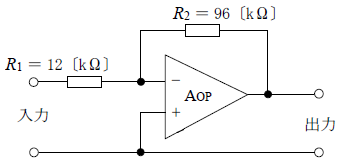

図に示す理想的な演算増幅器(オペアンプ)を使用した反転増幅回路の電圧利得の値として、最も近いものを下の番号から選べ。ただし、図の増幅回路の電圧増幅度の大きさAV(真数)は、次式で表されるものとする。また、\(log_{10}{2}=0.3\)とする。
\(A_V=R_2/R_1\)
![](https://miyabisazanka.com/wp-content/uploads/2023/11/image-14.png)
1 9 〔dB〕
2 12 〔dB〕
3 18 〔dB〕
4 24 〔dB〕
5 36 〔dB〕
解答
3 18 〔dB〕
オペアンプ反転増幅回路の増幅度\(A\)
\(A=\frac{R_2}{R_1}\)
電圧増幅器なのでデシベル計算は2倍!
![](https://miyabisazanka.com/wp-content/uploads/2023/11/image-14.png)
オペアンプ反転増幅回路の増幅度(A)
\(A=\frac{R_2}{R_1}=\frac{64k}{8k}=8\)
デシベル計算 ※電圧は2倍
+10dB=10倍 +3dB=2倍
-10dB=1/10倍 -3dB=1/2倍
![](https://miyabisazanka.com/wp-content/uploads/2023/11/image-15.png)
