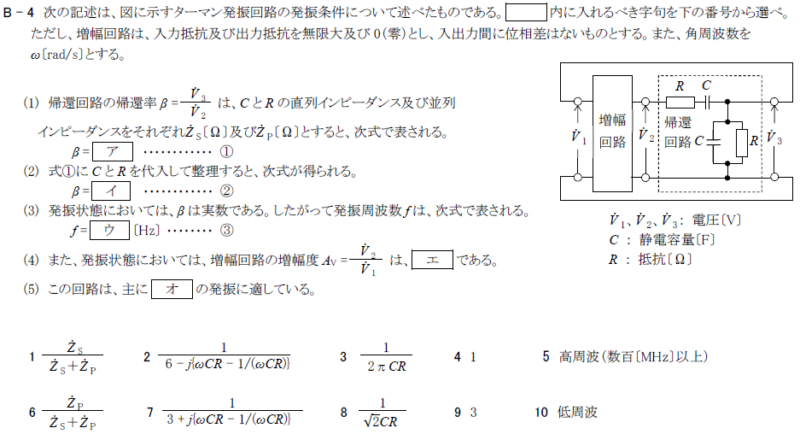

R5.01-2B4
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-114.png)
R3.07-1B4
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-486.png)
R1.07-1B4
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-453.png)
解答
R5.01-2B4
ア 1:\(\frac{\dot{Z}_P}{\dot{Z}_S+\dot{Z}_P}\)
イ 2:\(\frac{1}{3+j(ωCR-1/(ωCR))}\)
ウ 8:\(\frac{1}{2πCR}\)
エ 4:3
オ 5:低周波
ワンポイント解説
\(\frac{\dot{Z}_P}{\dot{Z}_S+\dot{Z}_P}\) \(\frac{1}{3+j(ωCR-1/(ωCR))}\) \(\frac{1}{2πCR}\) 3 低周波
パーマン(ターマン、分子はパーマンのP)は、3号が足されても(3+)2敗(2π)して、
3号価値は低く(低周波)なった。
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-114.png)
R3.07-1B4
ア 6:\(\frac{\dot{Z}_P}{\dot{Z}_S+\dot{Z}_P}\)
イ 7:\(\frac{1}{3+j(ωCR-1/(ωCR))}\)
ウ 3:\(\frac{1}{2πCR}\)
エ 9:3
オ 5:低周波
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-486.png)
R1.07-1B4
ア 6:\(\frac{\dot{Z}_P}{\dot{Z}_S+\dot{Z}_P}\)
イ 2:\(\frac{1}{3+j(ωCR-1/(ωCR))}\)
ウ 8:\(\frac{1}{2πCR}\)
エ 4:3
オ 10:低周波
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-453.png)
検索用キーワード
ターマンの発振回路 図に示すターマン発振回路の発振条件について述べたものである。 増幅回路は、入力抵抗及び出力抵抗を無限大及び0(零)とし、入出力間に位相差はないものとする。
