R5.07-1B3
R4.01-2B3
R2.01-1B3
解答
R5.07-1B3
ア：１０ \(\dot{V}_i-\dot{V}_o\)
イ：４ \(1-\frac{\dot{V}_o}{\dot{V}_i}\)
ウ：８ \(1+A_V\)
エ：２ \(G-S\)
オ：１ ミラー
ワンポイント解説
ア：\(\dot{V}_i-\dot{V}_o\) 理想が高い元気なヴィーボ（viーvo）は
イ：\(1-\frac{\dot{V}_o}{\dot{V}_i}\) 下からでもvivoだから
ウ：\(1+A_V\) １足しても（1+）あぶなく（AVUなく）無く
エ：\(G-S\) ガソリンスタンド（\(G-S\)）で
オ：ミラー ミラー買う
R4.01-2B3
ア：５ \(\dot{V}_i-\dot{V}_o\)
イ：９ \(1-\frac{\dot{V}_o}{\dot{V}_i}\)
ウ：３ \(1+A_V\)
エ：２ \(G-S\)
オ：１ ミラー
R2.01-1B3
ア：２ \(\dot{V}_i-\dot{V}_o\)
イ：４ \(1-\frac{\dot{V}_o}{\dot{V}_i}\)
ウ：３ \(1+A_V\)
エ：５ \(G-S\)
オ：７ ミラー
検索用キーワード（問題文の最初の一文）

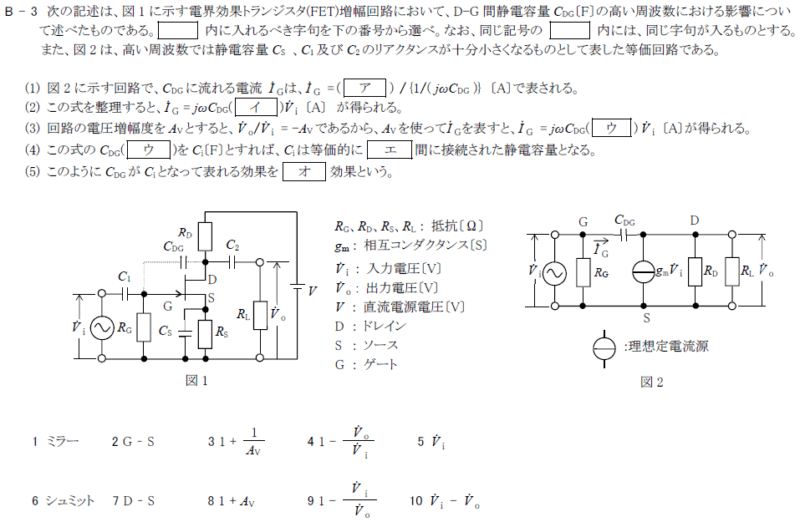

図１に示す電界効果トランジスタ（FET）増幅回路において、D-G間静電容量\(C_{DG}\)[F]の高い周波数における影響
