R5.07-1B2
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-57.png)
R5.01-1B2
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-83.png)
R4.07-2A7
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-123.png)
R2.11-2A7
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-350.png)
R3.07-1B2
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-282.png)
H31.01-1B2
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-480.png)
解答
R5.07-1B2
ア 6:\(e^{-\frac{t}{RC}}\)
イ 7:\((1-e^{-\frac{R}{L}t})\)
ウ 3:\((1+e^{-\frac{t}{RC}}-e^{-\frac{R}{L}t})\)
エ 9:V
オ 5:\(\frac{V}{R}\)

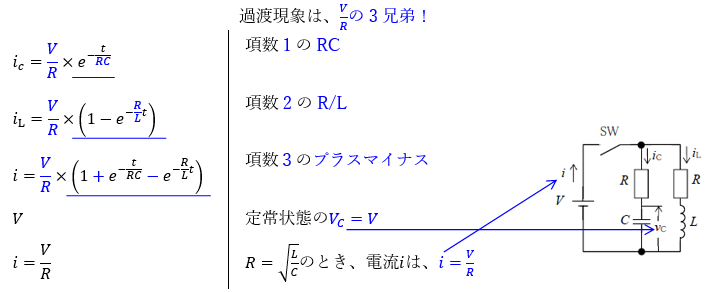

ワンポイント解説
過渡現象RL,RC
![](https://miyabisazanka.com/wp-content/uploads/2024/01/image-52.png)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-57.png)
R5.01-1B2
ア 1:0
イ 2:\(\frac{V}{R}\)
ウ 8:\((1-ε^{-Rt/L})\)
エ 9:\((1-\frac{1}{ε})\)
オ 10:時定数
ワンポイント解説
過渡現象RL
![](https://miyabisazanka.com/wp-content/uploads/2024/01/image-56.png)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-83.png)
R4.07-2A7
\(2 e^{-t/(RC)} e^{-Rt/L} \frac{V}{R}\)
ワンポイント解説
過渡現象RL,RC
![](https://miyabisazanka.com/wp-content/uploads/2024/01/image-52.png)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-123.png)
R2.11-2A7
\(4 e^{-t/(RC)} e^{-Rt/L} \frac{V}{R}\)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-350.png)
R3.07-1B2
ア 6:\(e^{-\frac{t}{RC}}\)
イ 2:\((1-e^{-\frac{R}{L}t})\)
ウ 3:\((1+e^{-\frac{t}{RC}}-e^{-\frac{R}{L}t})\)
エ 9:\(V\)
オ 10:\(\frac{V}{R}\)
ワンポイント解説
過渡現象RL,RC
![](https://miyabisazanka.com/wp-content/uploads/2024/01/image-52.png)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-282.png)
H31.01-1B2
ア 1:\(e^{-\frac{t}{RC}}\)
イ 7:\((1-e^{-\frac{R}{L}t})\)
ウ 8:\((1+e^{-\frac{t}{RC}}-e^{-\frac{R}{L}t})\)
エ 4:\(V\)
オ 5:\(\frac{V}{R}\)
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-480.png)
検索用キーワード
過渡現象 図に示す回路の過渡現象について述べたものである。 初期状態でCの電荷は0(零)とし スイッチSW 自然対数の底をeとする。 自己インダクタンス
