基礎315

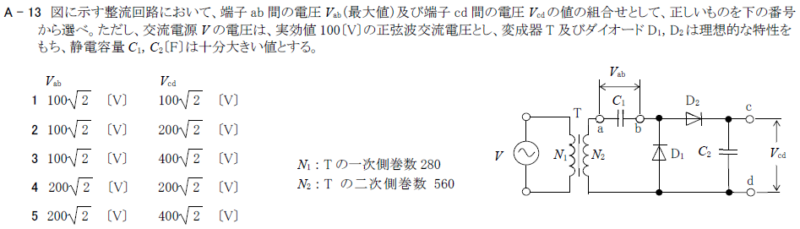

R5.07-2A13

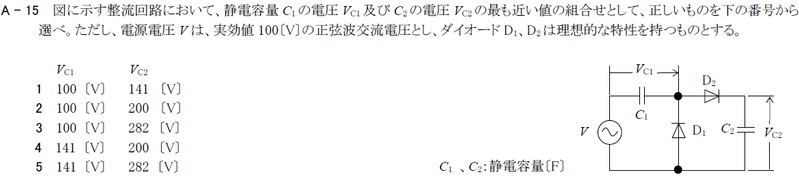

R5.01-1A15

R3.07-1A16

電源電圧Vは、実効値100[V]の正弦波交流電圧

R2.11-2A15

電源電圧Vは、実効値100[V]の正弦波交流電圧

H31.01-1A16

R4.07-1A13

R2.11-1A13

電源電圧Vは、実効値100[V]の正弦波交流電圧とし、

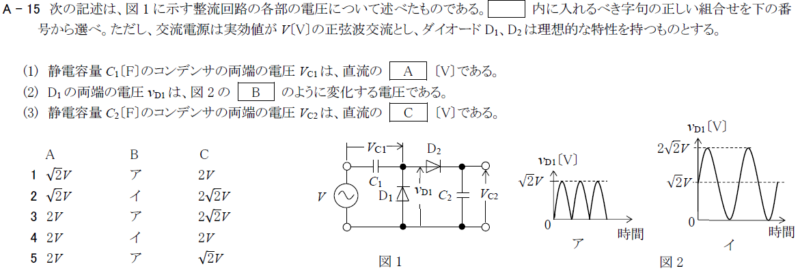

R4.01-1A15

R2.01-1A15

解答

R5.07-2A13

\(４　200\sqrt{2}［V］　　　400\sqrt{2}［V］\)

ワンポイント解説
　２倍電圧整流回路
　　\(\sqrt{2}V[V]　　　交流波　　　2\sqrt{2}V[V]\)
　　※Vは整流回路の入力電圧実効値　　
　　整流回路はルートが２つ（\(\sqrt{2}V\)）の交流で２倍（\(2\sqrt{2}V\)）となる

　※この問題は、入力側にトランスで昇圧されていることから、整流回路への入力電圧は
　　一次側巻数：二次側巻数＝280：560＝1：2＝100V：200V
　　より、200[V]となります。
　\(V_{ab}=\sqrt{2}V=\sqrt{2}×200=200\sqrt{2}[V]\)
　\(V_{cd}=2\sqrt{2}V=2\sqrt{2}×200=400\sqrt{2}[V]\)

R5.01-1A15

１　141［V］　　　282［V］

ワンポイント解説
　２倍電圧整流回路
　　　　\(\sqrt{2}V[V]　　　交流波　　　2\sqrt{2}V[V]\)
　　　　整流回路はルートが２つ（\(\sqrt{2}V\)）の交流で２倍（\(2\sqrt{2}V\)）となる

　\(V_{C1}=\sqrt{2}V=\sqrt{2}×100=141[V]\)
　\(V_{C2}=2\sqrt{2}V=2\sqrt{2}×100=282[V]\)

R3.07-1A16

２　141［V］　　　282［V］

R2.11-2A15

３　141［V］　　　282［V］

H31.01-1A16

１　283［V］　　　566［V］

　\(V_{C1}=\sqrt{2}V=\sqrt{2}×200=283[V]\)
　\(V_{C2}=2\sqrt{2}V=\sqrt{2}×200=566[V]\)

R4.07-1A13

\(３　イ　　　200\sqrt{2}［V］\)

ワンポイント解説
　２倍電圧整流回路
　　\(\sqrt{2}V[V]　　　交流波　　　2\sqrt{2}V[V]\)
　　※Vは整流回路の入力電圧実効値　　
　　整流回路はルートが２つ（\(\sqrt{2}V\)）の交流で２倍（\(2\sqrt{2}V\)）となる

R2.11-1A13

\(１　イ　　　200\sqrt{2}［V］\)

R4.01-1A15

\(４　\sqrt{2}V　　　イ　　　2\sqrt{2}V\)

ワンポイント解説
　２倍電圧整流回路
　　\(\sqrt{2}V[V]　　　交流波　　　2\sqrt{2}V[V]\)
　　※Vは整流回路の入力電圧実効値　　
　　整流回路はルートが２つ（\(\sqrt{2}V\)）の交流で２倍（\(2\sqrt{2}V\)）となる

R2.01-1A15

\(２　\sqrt{2}V　　　イ　　　2\sqrt{2}V\)
