R5.01-2B1
R3.01-2B1
H31.01-1B1
R4.07-1B1
R6.01-1A2
R4.01-1A4
解答
R5.01-2B1
ア 5：\(\frac{Δφ}{Δt}\)
イ 4：\(Bl\)
ウ 3：b→c→d→a
エ 7：0（零）
オ 1：Ⅰ
ワンポイント解説
・\(ΔφとΔt\)は縦並び \(e=\frac{Δφ}{Δt}\)
・起電力の大きさはブルブル（\(Blv\)） \(e=Blv\)
・電流方向は、導線Dが左からINしたら左回りに流れる
※抜け出る時は逆回り
・磁界中の起電力は０
・起電力の波形は扉（四角形）
R3.01-2B1
ア 1：\(\frac{Δφ}{Δt}\)
イ 2：\(Bl\)
ウ 8：b→c→d→a
エ 9：0（零）
オ 10：A
H31.01-1B1
ア 6：\(\frac{Δφ}{Δt}\)
イ 7：\(Bl\)
ウ 3：b→c→d→a
エ 4：0（零）
オ 5：A
R4.07-1B1
ア 1：\(\frac{Δφ}{Δt}\)
イ 2：\(Blv\)
ウ 8：0.8
エ 9：0（零）
オ 5：Ⅰ ※抜け出る時は逆回り
ワンポイント解説
・\(ΔφとΔt\)は縦並び \(e=\frac{Δφ}{Δt}\)
・起電力の大きさはブルブル（\(Blv\)） \(e=Blv\)
・電流方向は、導線Dが左からINしたら左回りに流れる
※抜け出る時は逆回り
・磁界中の起電力は０
・起電力の波形は扉（四角形）
(3)Dに流れる電流の大きさは、オームの法則より\(I=\frac{e}{R} e\)は(2)の起電力の事です。
\(e=Blv=0.2×0.2×2=0.08\)[V]
\(I=\frac{e}{R}=\frac{0.08}{0.1}=0.8\)[A]
R6.01-1A2
１
(1)Dに流れる電流の大きさは、オームの法則より\(I=\frac{e}{R} e\)は起電力の事です。
\(e=Blv=0.2×0.2×2=0.08\)[V]
\(I=\frac{e}{R}=\frac{0.08}{0.1}=0.8\)[A]
R4.01-1A4
\(５ lvB 0 イ ※抜け出る時は逆回り\)
検索用キーワード（問題文の最初の一文）

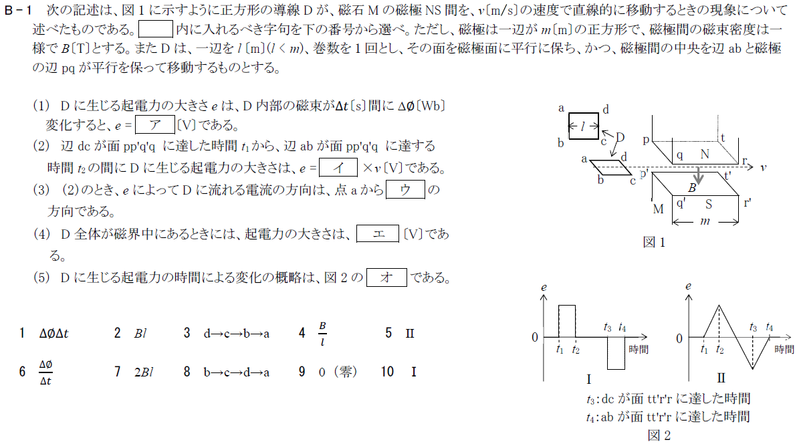

図１に示すような正方形の導線Dが、磁石Mの磁極NS間を、v[m/s]の速度で直線的に移動するときの現象
図１に示すような一辺の長さが0.5[m]の正方形で平行な磁極面をもつ磁石MのN極及びS局の中間を、図２に示すような正方形の導線Dが、自局面に平行な状態を保ちながら左から右に通るときの現象
図１に示すように一辺が0.5[m]の正方形の磁極の磁石Mの磁極間を、図２に示すような正方形の導線Dが、その面をMの磁極の面と平行に、v=2[m/s]の速度で左から右に通るときの現象
図１に示すように一辺がm[m]の正方形の磁極の磁石Mの磁極NS間を、図２に示すような一辺がl[m](m>l)の正方形の導線Dが、その面をMの磁極の面と平行に、v[m/s]の速度で左から右に通るときの現象
