R7.01-1A8 穴埋め
R4.07-2A6 穴埋め
R2.11-2A8 穴埋め
H31.01-1A9 穴埋め
R6.01-1B3 穴埋め
R4.01-1B3 穴埋め
R3.01-2B2 穴埋め
R2.01-1B2 穴埋め
解答

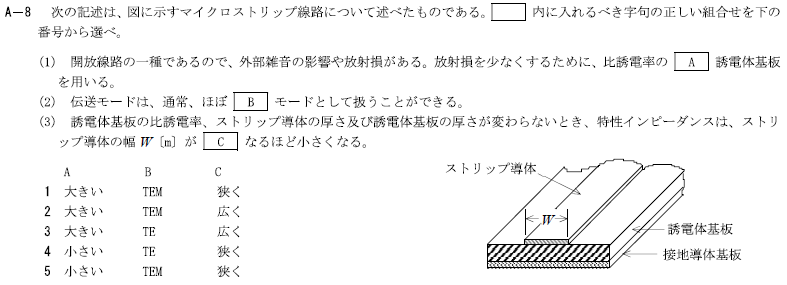

R7.01-1A8 穴埋め
２ 大きい TEM 広く
ワンポイント解説 語呂合わせ
マイクロストリップは
大きい マイクロなんだけど大きい
TEM 手揉み（TEMOMI）店
特性インピーダンスは、問題図をイメージで覚えます。
「道（ストリップ導体）が広いと走りやすい → 抵抗少ない（特性Z小さい）」
「道（ストリップ導体）が狭いと走りにくい → 抵抗大きい（特性Z大きい）」
R4.07-2A6 穴埋め
１ 大きい TEM 大きく
R2.11-2A8 穴埋め
２ 大きい TEM 狭く
H31.01-1A9 穴埋め
４ 大きい TEM 高く
R6.01-1B3 穴埋め
ア ６ 不平衡形
イ ２ の大きい
ウ ８ TEM
エ ９ \(w/d\)
オ ５ 小さいほど
ワンポイント解説 語呂合わせ
マイクロストリップは順番が前後※して
不平衡形 不平の
大きい 大きい
※TEM 手揉み（TEMOMI）モード
※\(w/d\) ワイルド（wild）差は小さいが
※\(ε_r\) エラー（error）は小→大、大→小
R4.01-1B3 穴埋め
ア １ 不平衡形
イ ２ の大きい
ウ ９ \(w/d\)
エ ５ 大きく
オ ８ TEM
R3.01-2B2 穴埋め
ア １ 不平衡形
イ ２ の大きい
ウ ８ TEM
エ ９ \(w/d\)
オ １０ 小さいほど
R2.01-1B2 穴埋め
ア ６ 不平衡形
イ ２ の大きい
ウ ３ TEM
エ ９ \(w/d\)
オ ５ 大きいほど
検索用キーワード（問題文の最初の一文）
図に示すマイクロストリップ線路
