R6.01-1B4
R4.01-2B4
H31.01-1B3

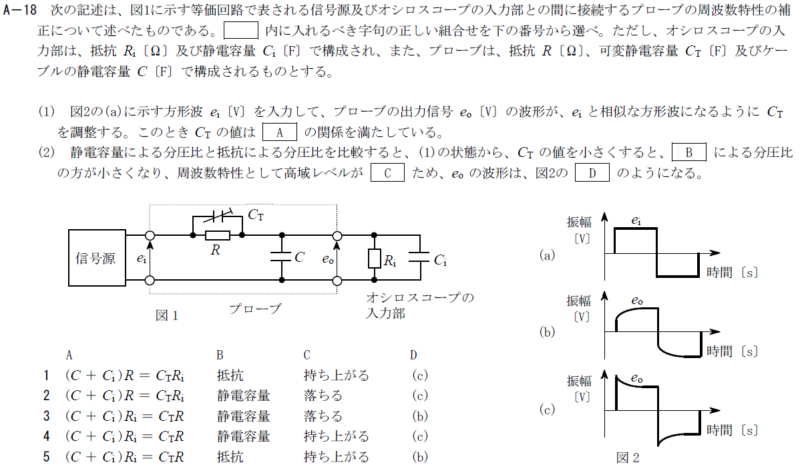

R7.07-1A18
R5.01-1A18
R3.01-2A19
解答
R6.01-1B4
ア：７ \((C+C_i)R_i=C_ΓR\)
イ：２ \(R_i/(R+R_i)\)
ウ：８ 大きく
エ：４ 持ち上がる
オ：１０ (c)
ワンポイント解説
R4.01-2B4
ア：２ \((C+C_i)R_i=C_ΓR\)
イ：７ \(R_i/(R+R_i)\)
ウ：８ 小さく
エ：１０ 落ちる
オ：４ (b)
H31.01-1B3
ア：７ \((C+C_i)R_i=C_TR\)
イ：２ \(R_i(R+R_i)\)
ウ：３ 小さく
エ：５ 落ちる
オ：９ (b)
R7.07-1A18
３ \((C+C_i)R_i=C_TR\) 静電容量 落ちる (b)
ワンポイント解説
プローブの\(C_T\)の式
\((C+C_i)R_i=C_TR\)
\(C_T\)小：小さく 落ちる （ｂ）
\(C_T\)大：大きく 持ち上がる （ｃ）
R5.01-1A18
２ 10 ②
ワンポイント解説
プローブの\(C_T\)の式
\((C+C_i)R_i=C_TR\)
\((C+C_i)R_i=C_TR\)より、
\(C_T=\frac{R_i}{R}(C+C_i)\)
\(=\frac{1M}{9M}(70p+20p)\)
\(=\frac{90p}{9}=10\)[pF]
R3.01-2A19
１ \((C+C_i)R_i=C_ΓR\) 静電容量 落ちる (b)
検索用キーワード（問題文の最初の一文）
・図１に示す等価回路で表される信号源及びオシロスコープの入力部との間に接続するプローブの周波数特性の補正
・図１に示す等価回路で表される信号源及びオシロスコープの入力部との間に接続する受動プローブの周波数特性の補正
