無線工学215(2)

R6.10b-4

　次の記述は、デシベルを用いた計算について述べたものである。このうち正しいものを下の番号から選べ。ただし、\(log_{10}{2}=0.3\)とする。

１ 　電圧比で最大値から6〔dB〕下がったところの電圧レベルは、最大値の1 /3である。

２ 　出力電力が入力電力の40倍になる増幅回路の利得は32〔dB〕である。

３ 　1〔mW〕を0〔dBm〕としたとき、1.6〔W〕の電力は29〔dBm〕である。

４ 　1〔μV〕を0〔dBμV〕としたとき、0.5〔mV〕の電圧は64〔dBμV〕である。

５ 　1〔μV/m〕を0〔dBμV/m〕としたとき、0.8〔mV/m〕の電界強度は58〔dBμV/m〕である。

解答

５ 　1〔μV/m〕を0〔dBμV/m〕としたとき、0.8〔mV/m〕の電界強度は58〔dBμV/m〕である。

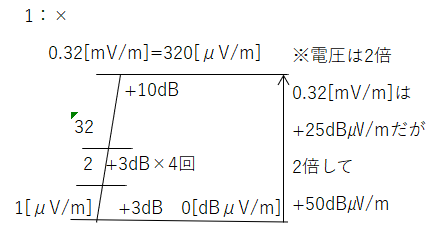

デシベル計算　※電圧は2倍
＋10dB＝10倍　　 ＋3dB＝2倍
－10dB＝1/10倍　 －3dB＝1/2倍

１ 　電圧比で最大値から6〔dB〕下がったところの電圧レベルは、最大値の1 /3である。

２ 　出力電力が入力電力の40倍になる増幅回路の利得は32〔dB〕である。

３ 　1〔mW〕を0〔dBm〕としたとき、1.6〔W〕の電力は29〔dBm〕である。

４ 　1〔μV〕を0〔dBμV〕としたとき、0.5〔mV〕の電圧は64〔dBμV〕である。
