基礎807

R7.01-1A14

R5.01-1A14

R3.07-1A14

R1.07-1A16

解答

R7.01-1A14

１　\(\frac{V}{4}\)［V］

ワンポイント解説
　SWを閉じる場所で回答を選択します。

　\(SW_0\)を閉じたときは、\(\frac{V}{16}\)
　\(SW_1\)を閉じたときは、\(\frac{V}{8}\)
　\(SW_2\)を閉じたときは、\(\frac{V}{4}\)
　\(SW_3\)を閉じたときは、\(\frac{V}{2}\)

R5.01-1A14

２　\(\frac{V}{4}\)［V］

R3.07-1A14

４　\(\frac{V}{4}\)［V］

R1.07-1A16

１　\(\frac{V}{2}\)［V］

検索用キーワード（問題文の最初の一文）

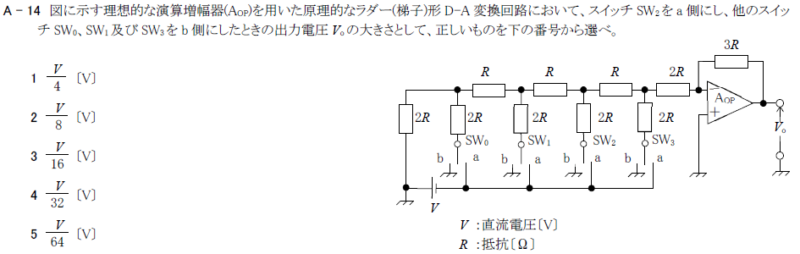

　図に示す理想的な演算増幅器(AOP)を用いた原理的なラダー(梯子)形D-A変換回路において、スイッチSW2をa側にし、他のスイッチSW0、SW1及びSW3をb側にしたときの出力電圧Voの大きさ
　図に示す理想的な演算増幅器（Aop）を用いた原理的なラダー（梯子）形D-A変換回路において、スイッチ\(SW_2\)をa側にし、他のスイッチ\(SW_0\)、\(SW_1\)及び\(SW_3\)をb側にしたときの出力電圧\(V_o\)の大きさ
　図に示す理想的な演算増幅器（Aop）を用いた原理的なラダー（梯子）形D-A変換回路において、スイッチ\(SW_3\)をa側にし、他のスイッチ\(SW_0\)、\(SW_1\)及び\(SW_2\)をb側にしたときの出力電圧\(V_o\)の大きさ
