R4.07-2B4
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-141.png)
R3.01-1B4
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-342.png)
解答

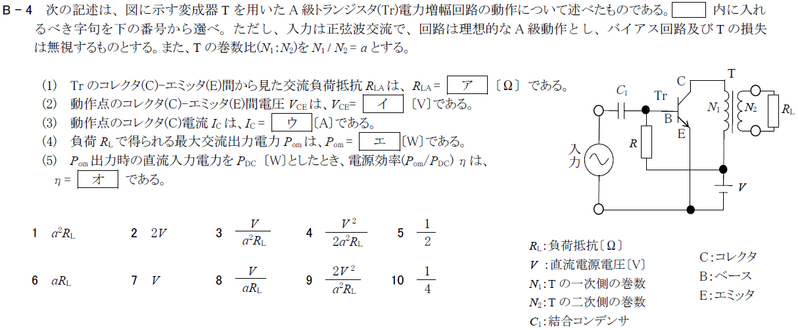

R4.07-2B4
ア 6:\(α^2R_L\)
イ 2:V
ウ 3:\(\frac{V}{α^2R_L}\)
エ 4:\(\frac{V^2}{2α^2R_L}\)
オ 10:\(\frac{1}{2}\)
ワンポイント解説
トランス有のトランジスタは\(α^2R_L\)で解く!
ア:\(α^2R_L\) \(α^2R_L\)が
イ:V シングルビクトリー(\(V\))で
ウ:\(\frac{V}{α^2R_L}\) シングル\(V\)を割って
エ:\(\frac{V^2}{2α^2R_L}\) 2が付いたら
オ:\(\frac{1}{2}\) \(\frac{1}{2}\)になる。
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-141.png)
R3.01-1B4
ア 1:\((\frac{N_1}{N_2})^2\)
イ 7:\(-\frac{1}{R_{AC}}\)
ウ 8:\(2V\)
エ 9:\(\frac{2V}{R_{AC}}\)
オ 5:\(\frac{V^2}{2R_L}×(\frac{N_2}{N_1})^2\)
ワンポイント解説
トランス有のトランジスタ2問目
ア:\((\frac{N_1}{N_2})^2\) 上から1,2の二乗で
イ:\(-\frac{1}{R_{AC}}\) 引いたらラック(\(R_{AC}\))が
ウ:\(2V\) 鈍い(\(2V\))音がして
エ:\(\frac{2V}{R_{AC}}\) 鈍い(\(2V\))音をラック(\(R_{AC}\))で割ったら
オ:\(\frac{V^2}{2R_L}×(\frac{N_2}{N_1})^2\) 上から2,1の二乗となった。
![](https://miyabisazanka.com/wp-content/uploads/2023/08/image-342.png)
検索用キーワード
A級電力増幅器 図に示す変成器Tを用いたA級トランジスタ(Tr)電力増幅回路の動作 回路は理想的なA級動作とし、バイアス回路及びTの損失は無視するものとする。
