解答
R8.01-1A13
1 \(g_mV_i \frac{g_mR_S}{1+g_mR_S} \frac{R_S}{1+g_mR_S}\)
ワンポイント解説
ドレイン接地は、\(g_mとR_Sのバトンタッチで1位となる\)


R6.07-1A13
2 \(g_mV_i \frac{g_mR_S}{1+g_mR_S} \frac{R_S}{1+g_mR_S}\)

R4.07-2A13
4 \(g_mV_i \frac{g_mR_S}{1+g_mR_S} \frac{R_S}{1+g_mR_S}\)

R3.01-1A13
3 \(g_mV_i \frac{g_mR_S}{1+g_mR_S} \frac{R_S}{1+g_mR_S}\)
R1.07-1A13
1 \(g_mV_i \frac{g_mR_S}{1+g_mR_S} \frac{R_S}{1+g_mR_S}\)
R4.01-1A13
5 \(A_V=\frac{g_mR_S}{1+g_mR_S} Z_O=\frac{R_S}{1+g_mR_S}\)

R2.11-1A14
2 \(A_V=\frac{g_mR_S}{1+g_mR_S} Z_O=\frac{R_S}{1+g_mR_S}\)
検索用キーワード(問題文の最初の一文)

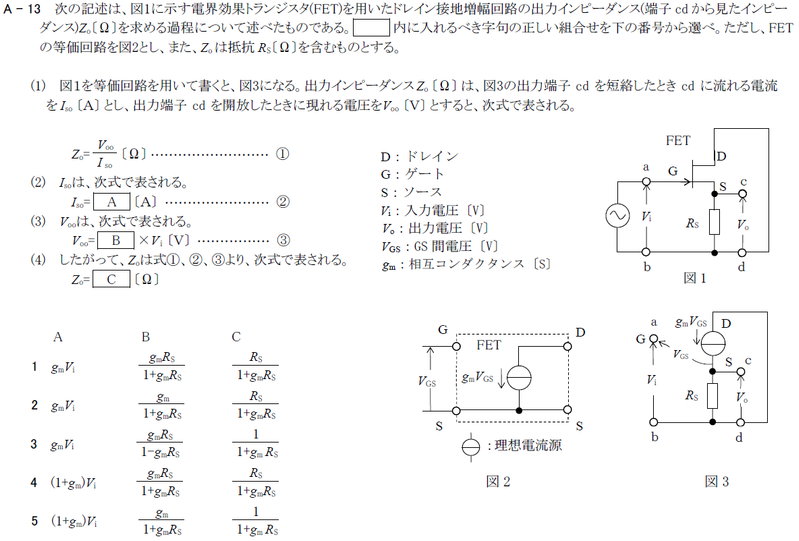

図1に示す電界効果トランジスタ(FET)を用いたドレイン接地増幅回路の出力インピーダンス(端子cdから見たインピーダンス)\(Z_o\)[Ω]を求める過程
