R6.01-1B3
R7.07-1B3
R4.07-2B3
R3.01-2B3
解答
R6.01-1B3
ア 1：
イ 1：
ウ 2：ら旋の直径が\(D\)[m]、ピッチが\(P\)[m]のとき、マイクロ波のら旋の軸方向の位相速度\(v_p\)は、光速\(c\)[m/s]の約\(πD/P\) \(\frac{P}{πD}\)倍になる。
エ 2：電子の速度\(v_e\)をマイクロ波のら旋の軸方向の位相速度\(v_p\)より少し早くすると、マイクロ波の大きさは、\(v_e\)と\(v_p\)の速度差により、ら旋を進むにつれて減衰 増幅される。
オ 1：
R7.07-1B3
ア 6：集束
イ 7：内部
ウ 3：\(\frac{P}{πD}\)
エ 4：速くする
オ 10：広帯域の
(1) 電子銃からの電子流は、コイルで集束され、マイクロ波の通路であるら旋の中心を貫き、コレクタに達する。
(2) 導波管 W₁ から入力されたマイクロ波は、ら旋上を進行すると同時に、ら旋の内部に軸方向の進行波電界を作る。
(3) 図2 に示すら旋の直径が D［m］、ピッチが P［m］のとき、マイクロ波のら旋の軸方向の位相速度 vₚ は、光速 c［m/s］の約\(\frac{P}{πD}\)倍になる。
(4) 電子の速度 vₑ を位相速度 vₚ より少し速くすると、マイクロ波の大きさは、vₑ と vₚ の速度差により、ら旋を進むにつれて増幅される。
(5) 進行波管は、空洞共振器などの同期回路がないので、広帯域の信号の増幅が可能である。
R4.07-2B3
ア 1：集束
イ 7：内部
ウ 8：\(\frac{P}{πD}\)
エ 4：増幅
オ 5：広帯域の
R3.01-2B3
ア 5：集束
イ 9：内部
ウ 3：\(\frac{P}{πD}\)
エ 2：増幅
オ 6：広帯域の
検索用キーワード（問題文の最初の一文）

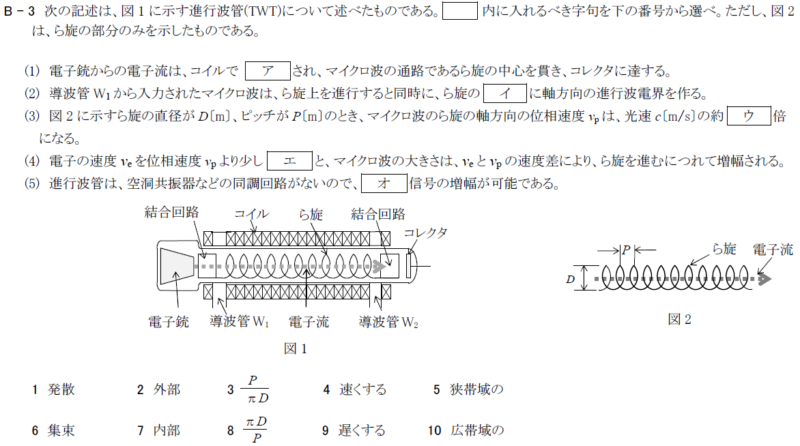

図１に示す進行波管（TWT）
