基礎418

R3.07-1A10

R2.01-1A10

R5.07-1A10

R4.07-2A10

R3.01-1A10

解答

R3.07-1A10

\(２　ア　　　\frac{V_2-V_1}{I_2}　　　V_1\)

ワンポイント解説

R2.01-1A10

\(１　ア　　　\frac{V_2-V_1}{I_2}　　　V_1\)

R5.07-1A10

１　0.3　　　0.05　　　0.7

ワンポイント解説

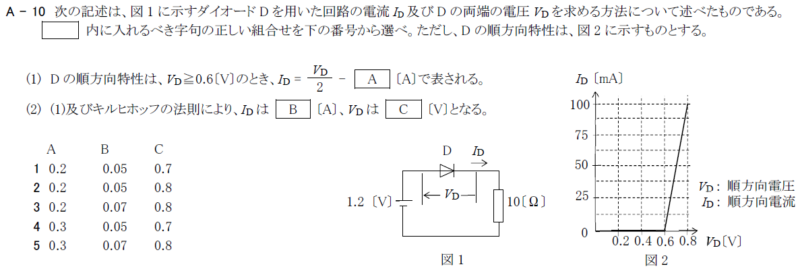

　(1)\(V_D≧0.6\)の直線の式を書く
　(2)ダイオードの等価回路を書く

　(1)\(V_D≧0.6\)の直線の式を書く
　　　馴染みがあるように縦軸を\(y\)、横軸を\(x\)とすると、直線の式は、
　　　　\(y=ax+b　　aは傾き、bはy軸との交点\)
　　　　\(傾きaは、a=\frac{0.1(=100mV)}{0.8-0.6}=\frac{1}{2}より、\)
　　　　\(y=\frac{1}{2}x+b\)　－①
　　　　この直線は、\((x,y)=(0.6,0)\)を通るので式①に代入して\(b\)を求めます。
　　　　\(0=\frac{1}{2}×0.6+b\)
　　　　\(b=-0.3\)
　　　　したがって、①の式は
　　　　\(y=\frac{1}{2}x-0.3\)
　　　　最後に縦軸を\(I_D\)、横軸を\(V_D\)に戻すと、直線の式は、
　　　　\(I_D=\frac{1}{2}V_D-0.3\)

　(2)ダイオードの等価回路を書く

\(I_D=\frac{V-E_D}{R+R_D}\)
　\(R_D\)は、図2のグラフより、
　\(R_D=\frac{ΔV}{ΔI}=\frac{0.8-0.6}{0.1}=2\)
\(I_D=\frac{1.2-0.6}{10+2}=\frac{0.6}{12}=0.05\)
\(V_D=E_D+R_D×I_D=0.6+2×0.05=0.6+0.1=0.7\)

R4.07-2A10

３　0.2［A］　　　0.6［V］

ダイオードの等価回路を書く

\(I_D=\frac{V-E_D}{R+R_D}\)
　\(R_D\)は、図2のグラフより、
　\(R_D=\frac{ΔV}{ΔI}=\frac{0.8-0.4}{0.4}=1\)
\(I_D=\frac{2.6-0.4}{10+1}=\frac{2.2}{11}=0.2\)
\(V_D=E_D+R_D×I_D=0.4+1×0.2=0.4+0.2=0.6\)

R3.01-1A10

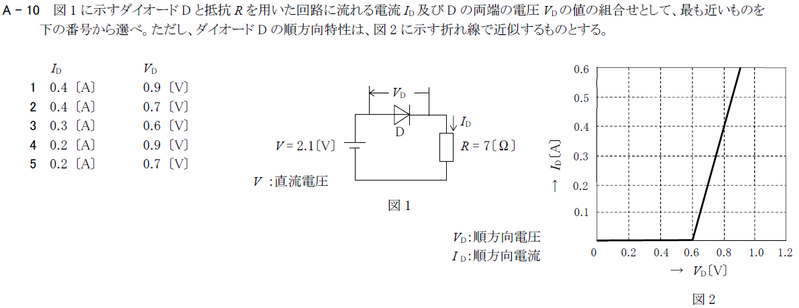

４　0.2［A］　　　0.7［V］

ダイオードの等価回路を書く

\(I_D=\frac{V-E_D}{R+R_D}\)
　\(R_D\)は、図2のグラフより、
　\(R_D=\frac{ΔV}{ΔI}=\frac{0.8-0.6}{0.4}=0.5\)
\(I_D=\frac{2.1-0.6}{7+0.5}=\frac{1.5}{7.5}=0.2\)
\(V_D=E_D+R_D×I_D=0.6+0.5×0.2=0.6+0.1=0.7\)
