基礎414

R5.01-2B3
R1.07-1B3
R4.01-2A11

解答

R5.01-2B3

ア 1
イ 1
ウ 2:導通(ON)状態から非導通(OFF)にするには、ゲート電流を遮断すればよい。 AK電圧を逆方向にする。
エ 2:このサイリスタの基本構造(電極を含む)は、図1に示すようなP、N、P、Nの4層からなる。
オ 1

ワンポイント解説
 Pゲート逆阻止3端子サイリスタ
 ・非導通(OFF)にするには、AK電圧を逆方向にする。
 ・基本構造は下記の図 ※(G)の接続場所に注意

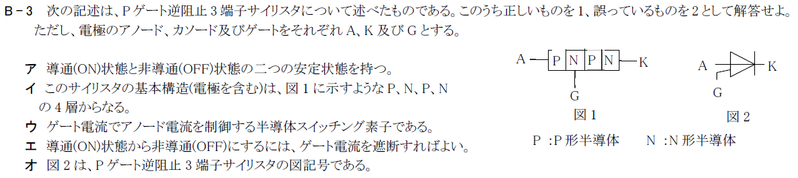

R1.07-1B3

ア 2:このサイリスタの基本構造(電極を含む)は、図1に示すようなP、N、P、Nの4層からなる。
イ 1
ウ 1
エ 1
オ 2:導通(ON)状態から非導通(OFF)にするには、ゲート電流を遮断すればよい。 AK電圧を逆方向にする。

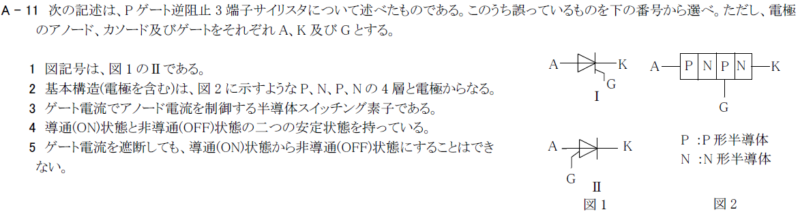

R4.01-2A11

5 導通(ON)状態から非導通(OFF)にするには、ゲート電流を遮断すればよい。 AK電圧を逆方向にする。

検索用キーワード

逆阻止3端子サイリスタ Pゲート逆阻止3端子サイリスタ 電極のアノード、カソード及びゲート 半導体スイッチング素子 二つの安定状態を持つ。 ゲート電流を遮断すればよい。 このサイリスタの基本構造 P、N、P、Nの4層からなる。
